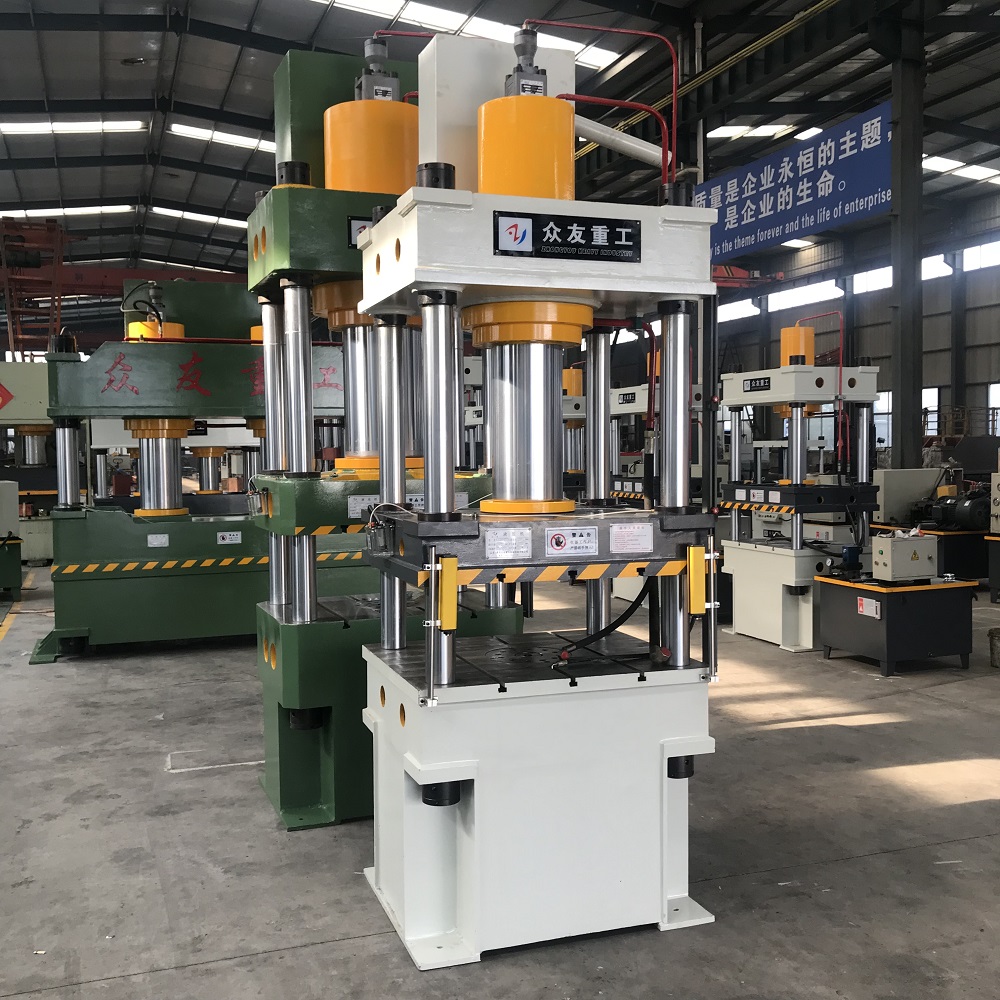

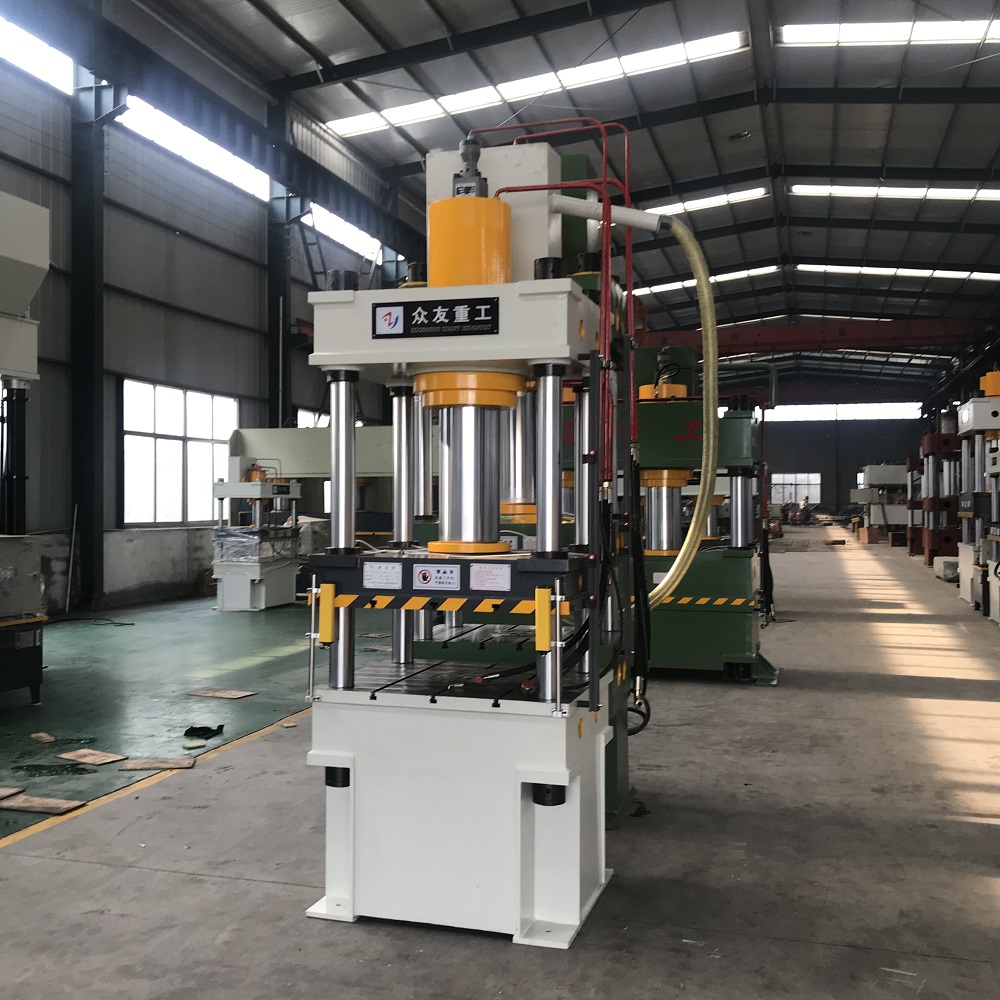

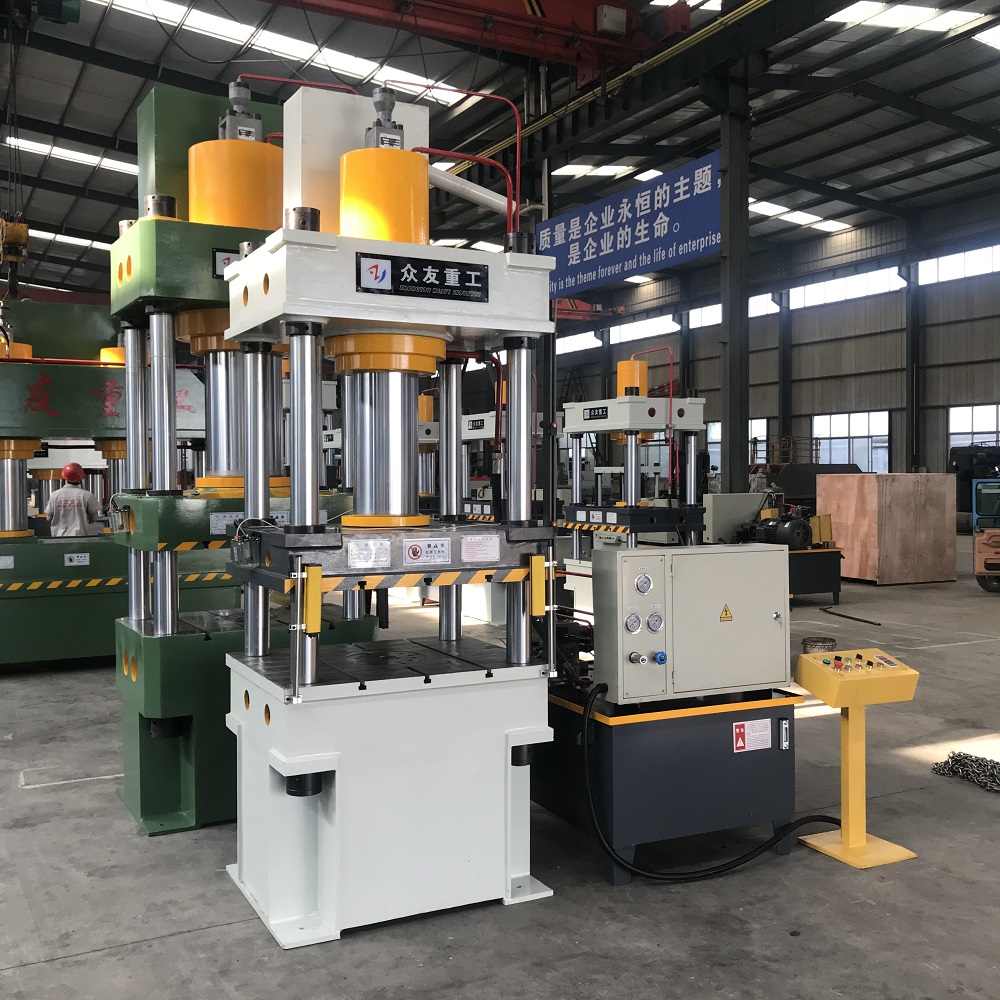

200吨钢板焊接液压机 200T拉伸成型油压机
200吨钢板焊接液压机 200T拉伸成型油压机
200吨钢板焊接液压机 200T拉伸成型油压机
200吨钢板焊接液压机 200T拉伸成型油压机
200吨钢板焊接液压机 200T拉伸成型液压机
200吨钢板焊接液压机 200T拉伸成型液压机
200吨钢板焊接液压机 200T拉伸成型液压机
200吨钢板焊接液压机 200T拉伸成型液压机

200吨钢板焊接液压机 200T拉伸成型液压机

三梁四柱通用液压机机身采用三梁四柱式结构,液压系统采用插装阀集成控制。 独立可靠的电控系统,具有广泛的通用性,适用于各种塑性材料的压制加工和成型,如挤压、弯曲、折边

在线咨询全国热线
13562463338

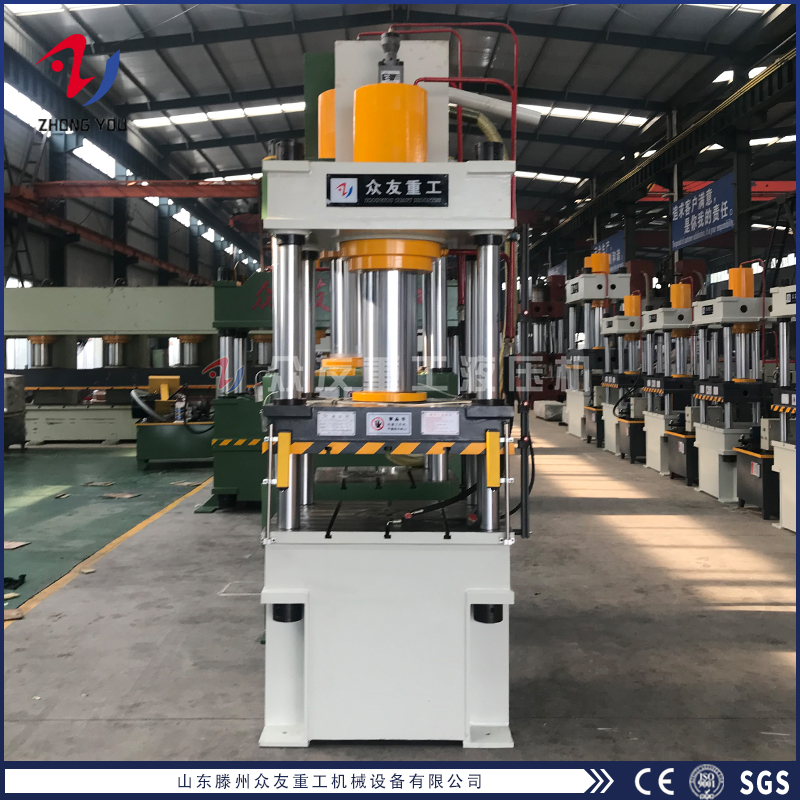

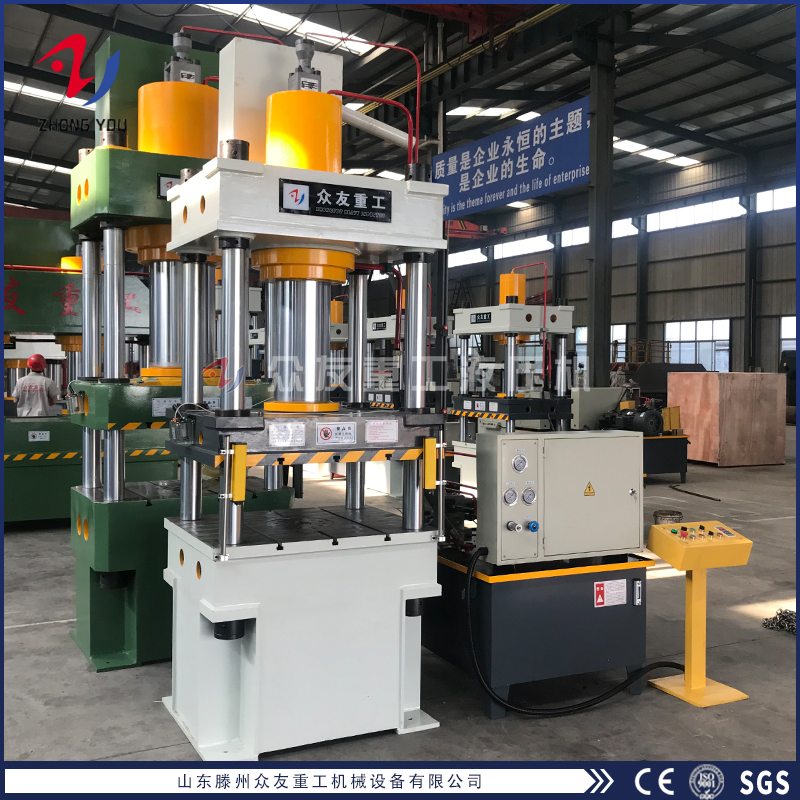

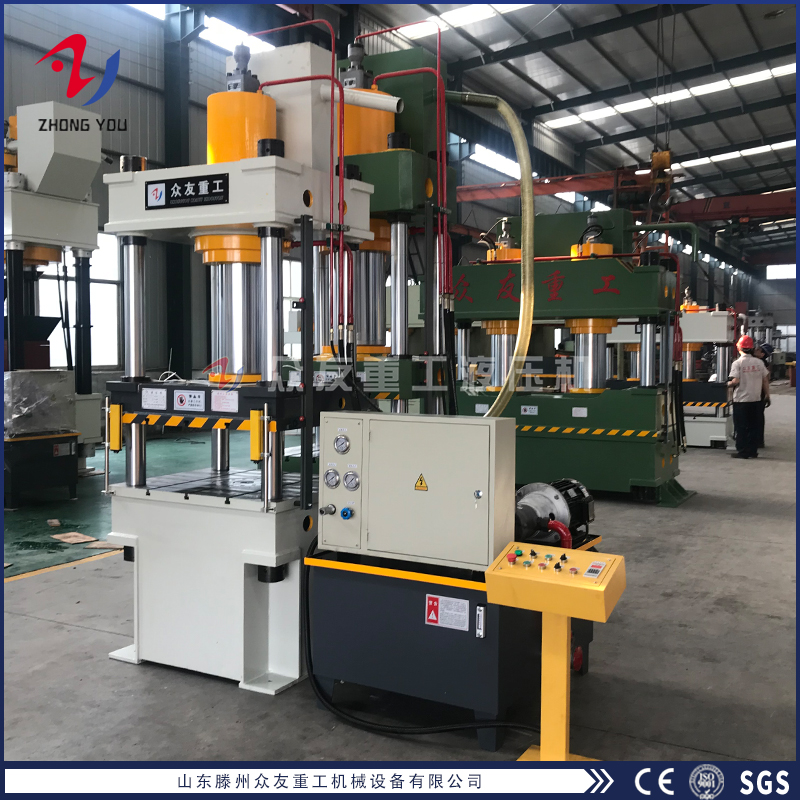

                                 200吨三梁四柱钢板焊接液压机


机器详情

200吨钢板焊接液压机是山东滕州众友重工机械设备有限公司自主研发生产设计的,是四柱液压机的常见类型之一,设备由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成。广泛适用于紧固件厂、汽车维修、五金行业、车件公司、矿业、电子元件、表带?、首饰、灯饰、照明、手机外壳、泵业、电器设备等行业,除此以外,我公司还设计生产有粉末成型液压机框式液压机金属拉伸液压机等。可以根据用户参数需求进行设计生产,能够确保大台面承压均匀。低噪音,节能环保,可降低用电量延长液压机的使用寿命,减少生产成本。采购了解更多该设备信息,请致电咨询

液压机主缸
200吨三梁四柱钢板焊接液压机机器的油缸为45#钢,采用锻造经处理后加工,延长机器的使用寿命。

液压系统
200吨三梁四柱钢板焊接液压机采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音。

电器系统
200吨三梁四柱钢板焊接液压机机器设有独立的电气控制箱,集中控制整个机器的运转。设备配有光电保护装置和急停按钮,确保作业时人员和设备的安全。

操作系统
200吨三梁四柱钢板焊接液压机采用PLC编程系统实现自动和半自动两种操作方式自由切换,方便设备维护;可任意调节设备运转速度和主缸压力;满足生产时定程、定压的工艺要求。


使用领域

200吨三梁四柱钢板焊接液压机适用于各种可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲、等等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。
1、汽车零部件;车身覆盖件、制动片、油箱、底盘、桥壳、保险杠。
2、家用电器:洗衣机、电饭锅、电视机、冰箱、空调等零件。
3、厨房用具:洗涤槽、壶具、其它各种容器。


产品的工作方式
1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(然后停止)
(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(然后停止)液压机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。


可选择配附件或功能
 移动工作台
 冲载缓冲装置
 光电保护装置
 触摸式工业显示屏
 液压系统加热、冷却装置
 打料装置
 滑块安全栓
 PLC可编程控制器

机器参数

YQ32系列三梁四柱液压机
项目 100T-A 100T-B 160T 200T-A 200T-A 315T-A 315T-B
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 500 600 600 700 600 800 600
开口高度mm 800 900 900 1200 900 1250 1000
工作台有效面积 630*550 750*700 660*600 1000*1000 800*800 1260*1160 800*800
空程下降速度mm/s 100 100 100 100 100 120 120
压制速度mm/s 5-10 5-15 5-10 5-10 5-10 8-15 8-15
回程速度mm/s 90 90 90 90 90 90 90
电机功率KW 5.5 5.5 7.5 7.5 7.5 22 15
顶出力KN 200 200 400 400 400 630 630
顶出行程mm 200 200 200 220 220 300 300

YQ32系列三梁四柱液压机
项目 400T 500T 630t 800T 1000T 1250t 1600t
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 800 900 900 1000 900 900 1000
最大开口高度mm 1250 1500 1500 1800 1600 1600 1800
工作台有效面积 1260*1160 1400*1400 1600*1600 1500*1500 1500*1500 1800*1600 1600*1600
空程下降速度mm/s 120 150 150 160 160 160 180
压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10
回程速度mm/s 90 120 120 120 140 140 140
电机功率KW 45 45 45 37*2 37*2 37*2 37*2
顶出力KN 630 1000 1000 1000 1000 1000 1600
顶出行程mm 300 300 350 350 350 350 350
